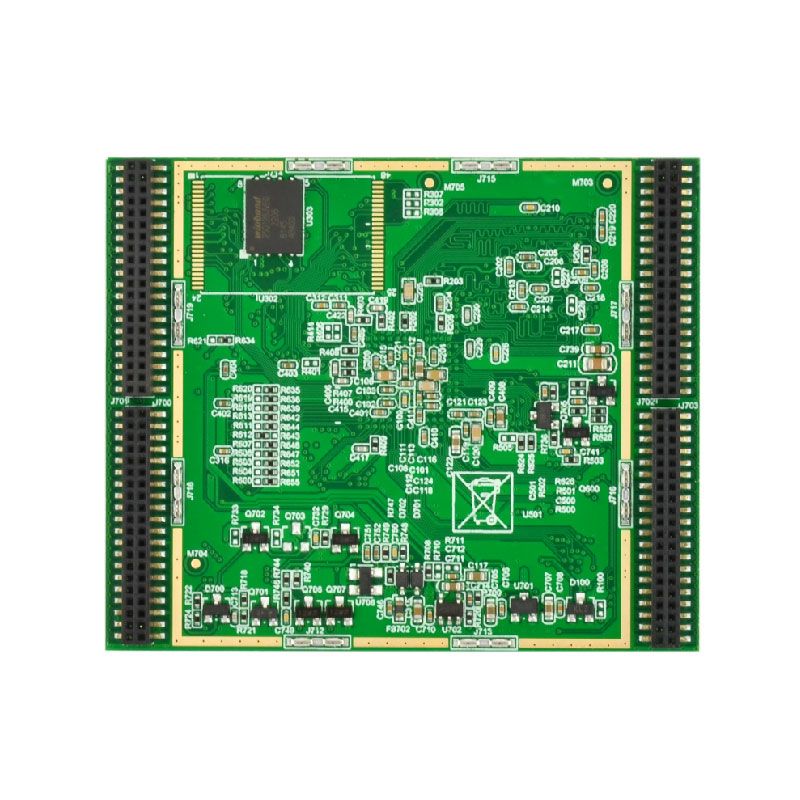

型号:SOM-iMX6UL
产品描述:
SOM-iMX6UL 是一款高度灵活的基于 NXP i.MX 6UltraLite ARM Cortex-A7 CPU 的核心板,时钟频率为 528MHz,能耗低,性价比高,能完美契合不同嵌入式工业设备或部件。这款核心板带了多种不同的接口和连接选择,尺寸小,同时降低了能耗和成本,适用于快速发展的物联网行业设备和其他便携、电池供电的嵌入式系统,等等。
它集成多种连接,包括网口、串口、GPIO、CAN、LCD 触屏和摄像头接口,另外,它可以在工业级别针对性嵌入式应用所需要的温度下正常工作。
主要特点:
· NXP i.MX 6UltraLite ARM Cortex-A7 528Mhz CPU
· 板载 256MB RAM(512MB/1GB可选)
· 板载 4GB eMMC(8GB/16GB/32GB/64GB可选)
· 支持 Buildroot 2019.02.4、Yocto 2.5.2 操作系统
· 其他接口:1 x 以太网、2 x CAN、I2C、SPI、GPIO、串口、ADC、PWM

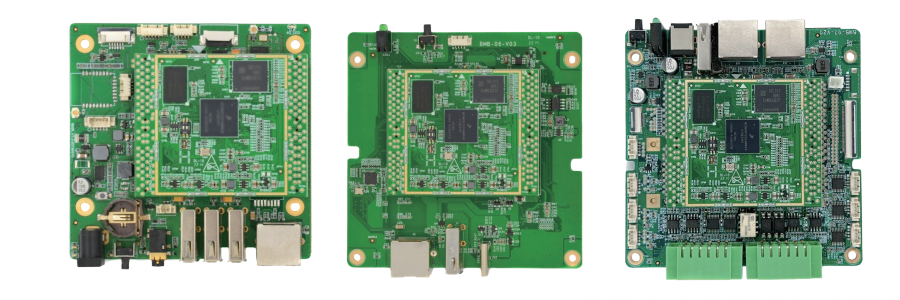

SOM-iMX6UL 有以下底板可以搭配使用:
BMB-03 BMB-06 BMB-07

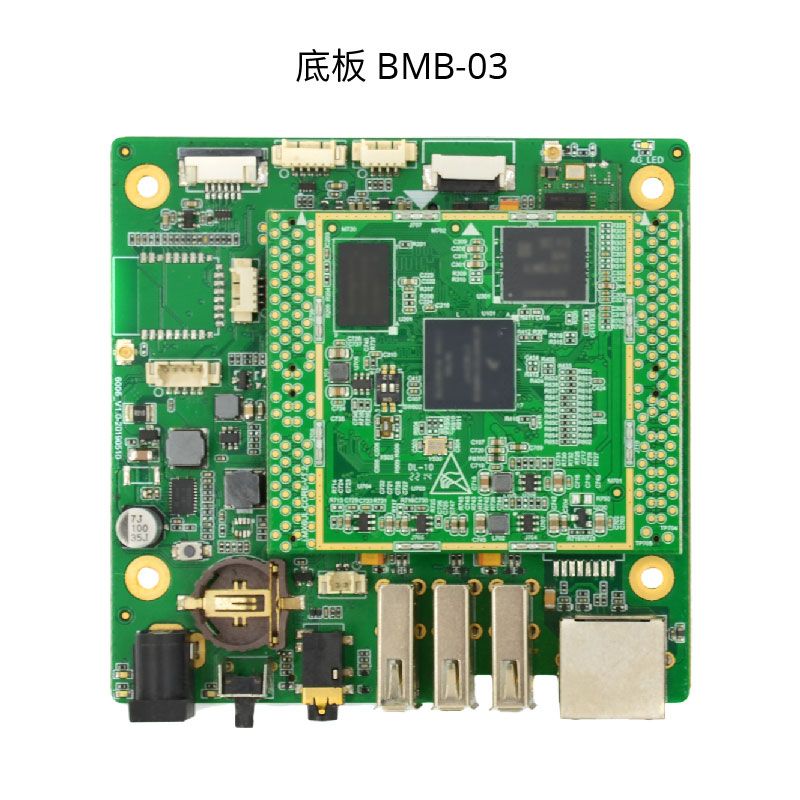

BMB-03 底板接口:

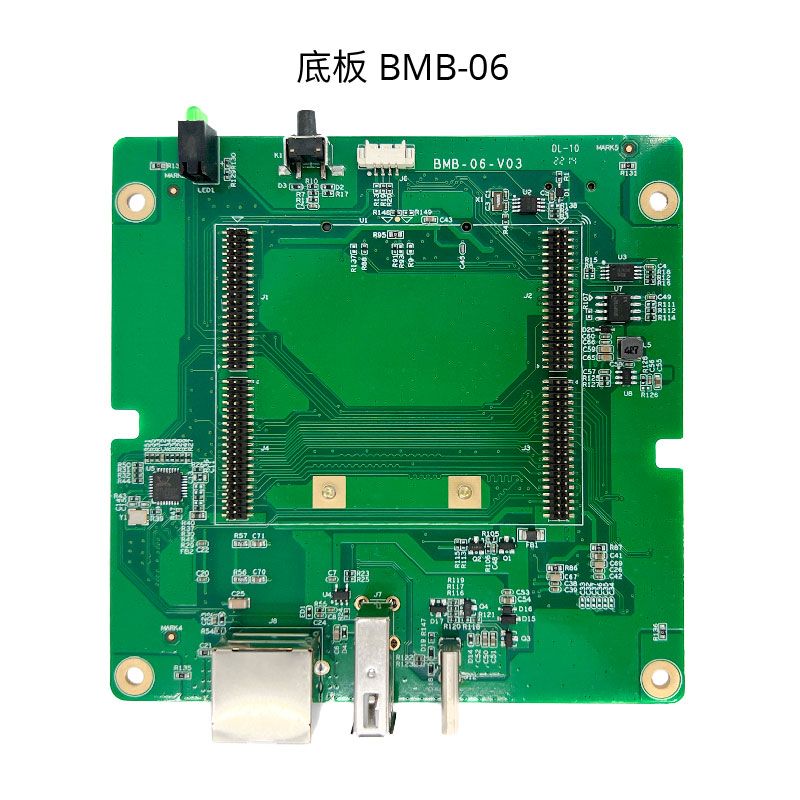

BMB-06 底板接口:

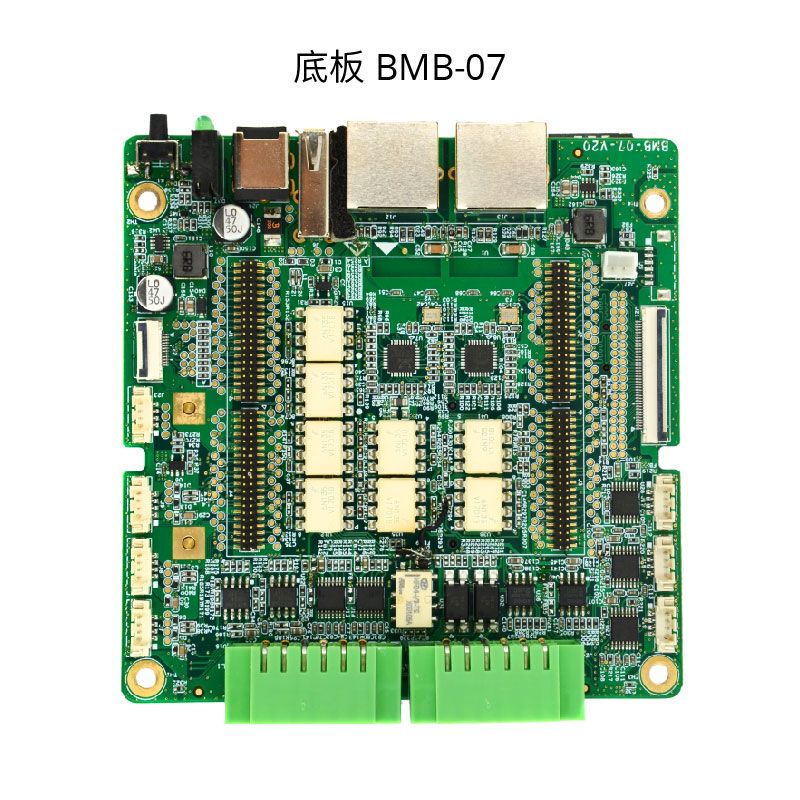

BMB-07 底板接口:
核心板参数:
系统 | |
处理器 | NXP i.MX 6UL CPU MCIMX6G2CVM05AB(默认) |
内存 | 板载256MB DDR3(512MB/1GB可选) |
eMMC存储 | 板载4GB(8GB/16GB/32GB/64GB可选) |
Kernel | Linux 4.1.15 |
操作系统 | Buildroot 2019.02.4, Yocto 2.5.2 |
连接 | |
局域网 | 1 x Ethernet, supporting MII/RMII |
GPIO | 多达 106 x GPIO |
串口 | 多达 8 x serial ports |
I2C | 多达 4 x I2C |
CAN | 多达 2 x CAN |
SPI | 多达 4 x SPI |
ADC | 多达 10 x ADC |
PWM | 多达 8 x PWM |
I2S | 多达 3 x I2S |
摄像头 | 1 x 8bit 并行摄像头接口 |
JTAG | 1 x JTAG 调试接口 |
LCD | 1 x 24bit RGB LCD 平板接口 |
电源 | |
输入电压 | 平均值 5V,3.3V~6.1V |
输入电流 | 110mA,最大值 250mA |
能耗 | 平均值 0.55W,最大值1.25W |
机械结构 | |

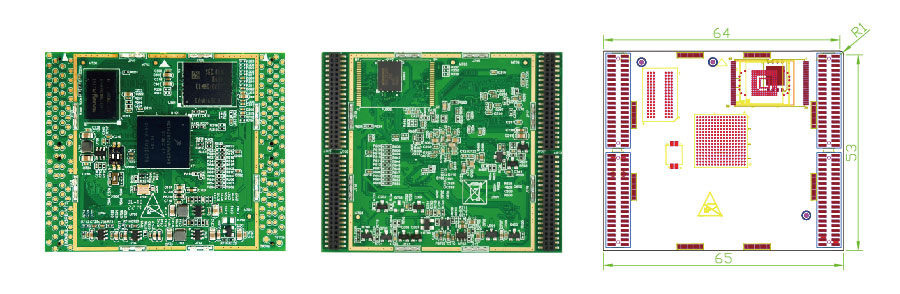

尺寸 | 65mm(长) x 54mm(宽) x 9mm(高) |
工作温度 | -40℃~105℃ |

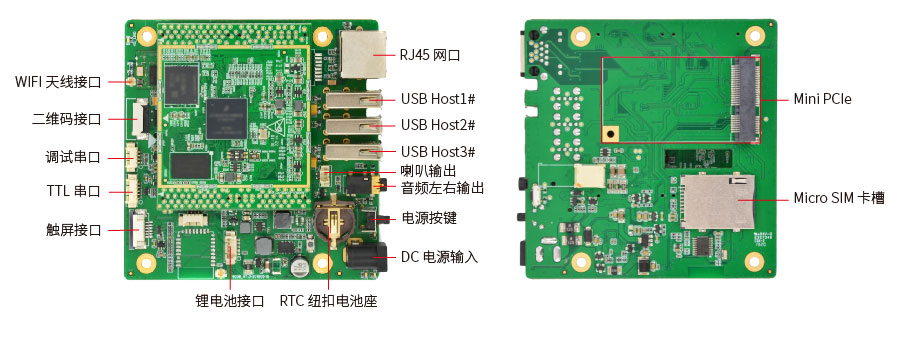

BMB-03 底板参数:
I/O 接口 | |
网络 | 1 x RJ45 |
WIFI | 1 x WIFI 天线 |
USB | 3 x USB Host |
显示 | 1 x TP |
音频 | 1 x 扬声器输出, 1 x 音频左右声道输出 |
串口 | 1 x 调试串口, 1 x TTL 串口 |
SIM 卡槽 | 1 x Micro SIM 卡槽 |
Mini PCIe | 1 x Mini PCIe |
电源供应 | 1 x DC-In, 1 x RTC 纽扣电池槽位, 1 x 锂电池接口 |
其他接口 | 1 x 二维码接口 |
按键 | 1 x 电源按键 |
尺寸 | 92mm x 90mm |

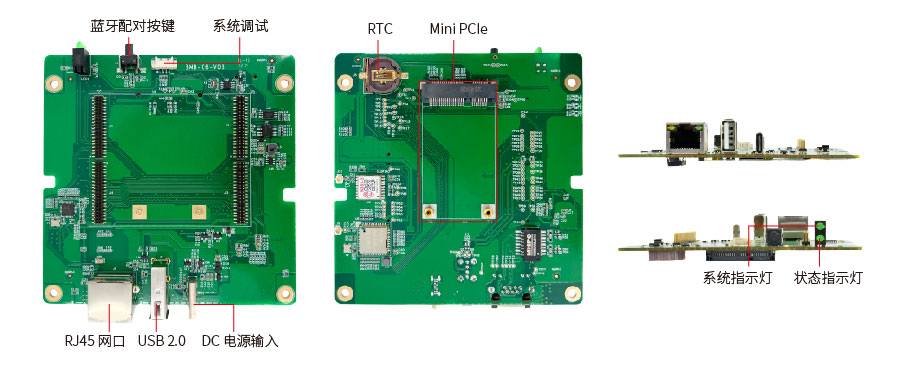

BMB-06 底板参数:
I/O 接口 | |
LAN | 1 x 10M/100Mbps RJ45 网口 |
USB | 1 x USB 2.0 Host Type-A |
PCIe | 1 x Mini PCIe |
按键 | 1 x 蓝牙配对按键 |
LED | 1 x 系统指示灯,1 x 状态指示灯 |
拓展接口 | 1 x RTC 1 x 系统调试 UART |
电源输入 | DC 5V USB Type-C |
尺寸 | 102mm x 102mm |

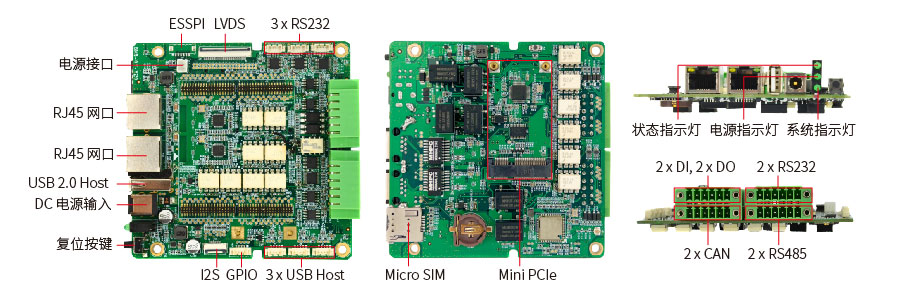

BMB-07 底板参数:
I/O 接口 | |
LAN | 2 x 10M/100Mbps RJ45 网口 |
USB | 1 x USB 2.0 Host Type-A, 可软件配置为 USB OTG |
SIM | 1 x Micro SIM 卡槽 |
RS485 | 2 x 物理隔离型 RS485 |
RS232 | 2 x 物理隔离型 RS232 |
CAN | 2 x 物理隔离型 CAN |
LED | 1 x 电源 LED, 2 x 自定义 GPIO LED |
按键 | 1 x 复位按键 |
PCIe | 1 x Mini PCIe |
拓展接口 | 1 x ESSPI 1 x LVDS 3 x RS232 2 x DI 2 x DO (1 路常开,1 路常闭) 3 x USB Host 4 x GPIO 1 x I2S |
电源输入 | 1 x DC 座子 1 x 内置电源接口,支持 12V~24V 宽压输入 |
尺寸 | 102mm x 102mm |
恩智浦 i.MX 6UltraLite ARM Cortex-A7 528Mhz 处理器
Buildroot 2019.02.4 或 Yocto 2.5.2 操作系统
板载256MB RAM (512MB/1GB 可选), 4GB eMMC(8GB/16GB/32GB/64GB 可选)
