型号:SOM-iMX8MM
产品描述:
SOM-iMX8MM 是一款基于 NXP i.MX 8M Mini CPU 的消费级别和工业级别嵌入式主板,板载 4GB RAM 内存和 32GB eMMC 存储,支持安卓 10.0 操作系统,带有多种接口,包括:SPDIF、DSI、CSI、USB2.0 & USB OTG、GPIO,等等。在网络连接方面,它支持 WIFI-2.4GHz/5GHz、蓝牙 5.0 和 10Mbps/100Mbps/1000Mbps 网络。
主要特点:
• NXP i.MX 8M Mini CPU
• Android 10.0 操作系统
• 板载 4GB RAM 内存,2GB 可选
• 板载 32GB eMMC 存储,8GB/16GB/64GB/128GB 可选
• 10Mbps/100Mbps/1000Mbps LAN,WIFI-2.4GHz/5GHz,蓝牙 5.0

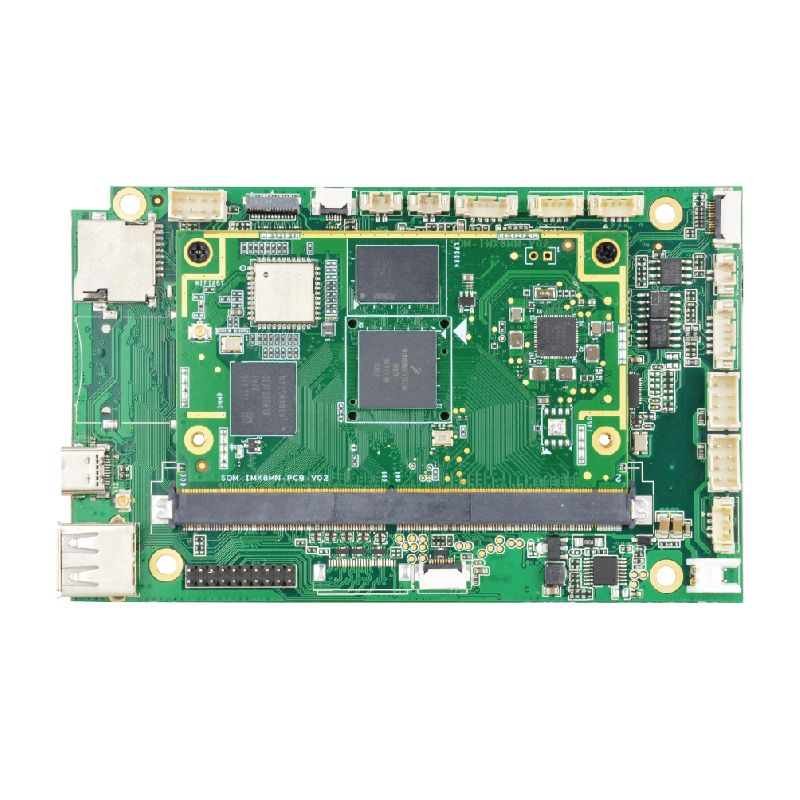

SOM-iMX8MM 有以下底板可以搭配使用:
底板型号:BMB-01
核心板参数:
系统 | |
处理器 | MIMX8MM6CVTKZAA:Quad Cortex®-A53, 1.6GHz |
(支持消费级别和工业级别i.MX 8M Mini SoloLite/Solo/DualLite/Dual/QuadLite/Quad) | |
内存 | 板载 4GB LPDDR 4,2GB 可选 |
闪存 | 32GB eMMC5.1,支持 8GB/16GB/64GB/128GB |
操作系统 | Android 10.0、Ubuntu 18.04 server、Yocto 2.5.2 |
通讯 | |
WIFI & 蓝牙 | WIFI-2.4GHz/5GHz,蓝牙5.0 |
局域网 | 1 x 10Mbps/100Mbps/1000Mbps局域网接口 |
接口 | |
SDIO | 1 x SDIO |
CSI | 1 x CSI |
DSI | 1 x DSI |
PCIe | 1 x PCIe |
USB | 1 x USB 2.0,1 x USB OTG |
SPI | 2 x SPI |
QSPI | 1 x QSPI |
I2C | 4 x I2C |
UART | 3 x UART |
JTAG | 1 x JTAG |
I2S | 1 x I2S |
SAI | 1 x SAI,8通道 |
GPIO | 16 x GPIO |
SPDIF | 1 x SPDIF |
物理接口 | MXM3.0(标准314Pin) |
电源 | |
电源 | 5VDC/2A |
机械结构 | |

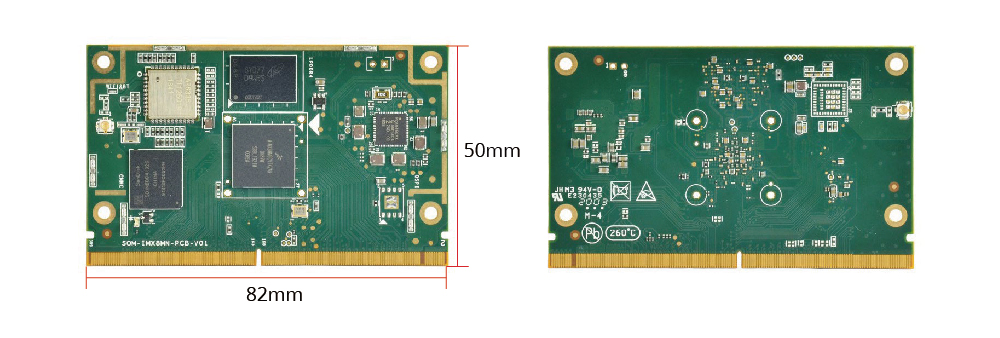

尺寸 | 82mm x 50mm x 1.2mm |

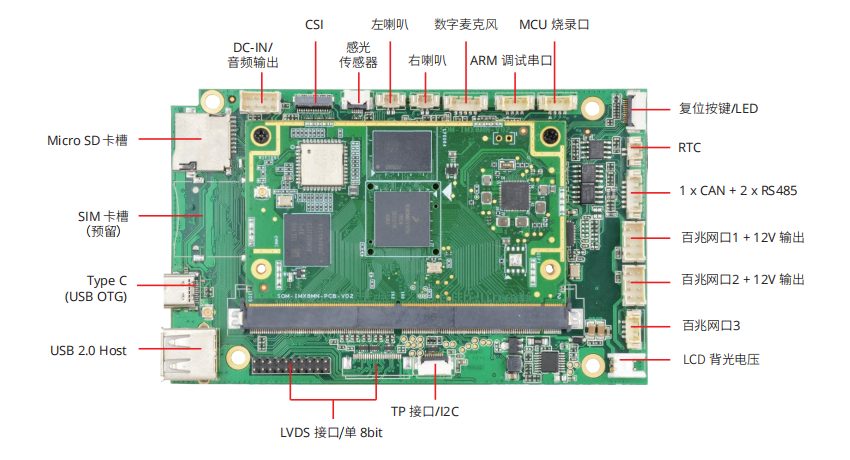

底板参数:
接口 | BMB-01 |
网络 | 3 x 100Mbps 局域网 |
WIFI | WIFI IEEE802.11 a/b/g/n,支持 AP 模式 |
蓝牙 | 支持蓝牙 5.0 协议 |
显示 | 1 x TP接口/I2C,1 x LVDS接口/单 8bit |
音频 | 1 x 左喇叭,1 x 右喇叭,3 x 数字麦克风 |
CSI | 1 x CSI |
USB | 1 x USB 2.0 Host Type-A,1 x USB OTG Type-C |
Micro SD 卡槽 | 1 x Micro SD 卡槽 (Max. 128GB) |
SIM 卡槽 | 1 x SIM 卡槽 (预留) |
调试串口 | 1 x ARM 调试串口 |
MCU 烧录口 | 1 x MCU 烧录口 |
CAN | 1 x CAN |
RS485 | 2 x RS485 |
RTC | 1 x RTC 接口 |
电源供应 | 12V/1A |
按键 & 显示灯 | 1 x 复位按键/LED 灯,1 x 背光接口 |
传感器 | 1 x 感光传感器 |

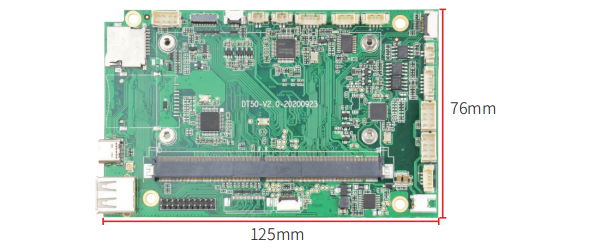

尺寸 | 125mm x 76mm |
支持消费级别和工业级别 NXP i.MX 8M Mini
Android 10.0, Ubuntu 18.04 server 或 Yocto 2.5.2 操作系统
板载 4GB LPDDR4 和 32GB eMMC5.1
