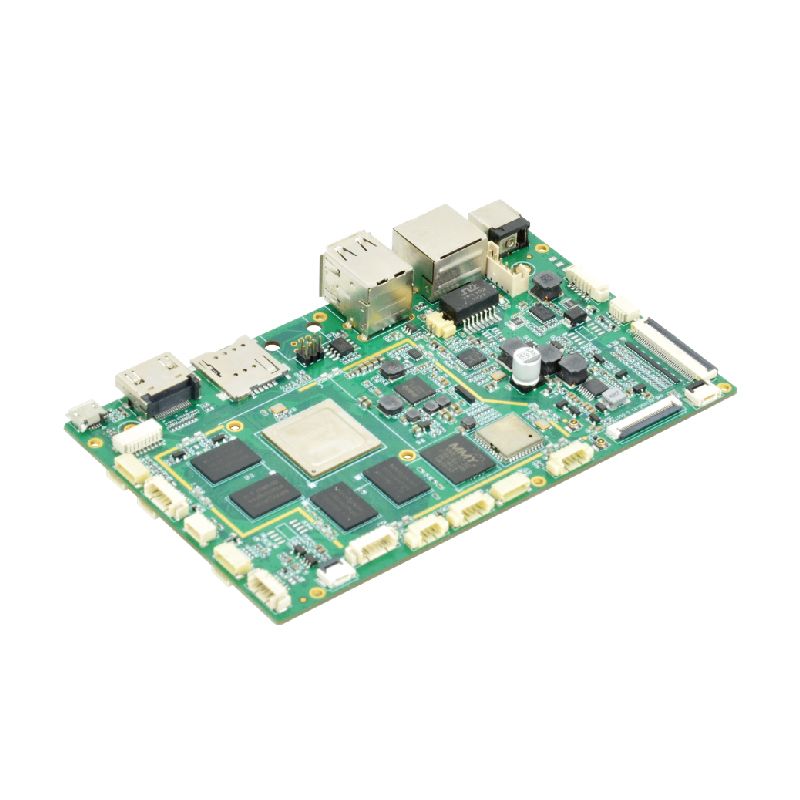

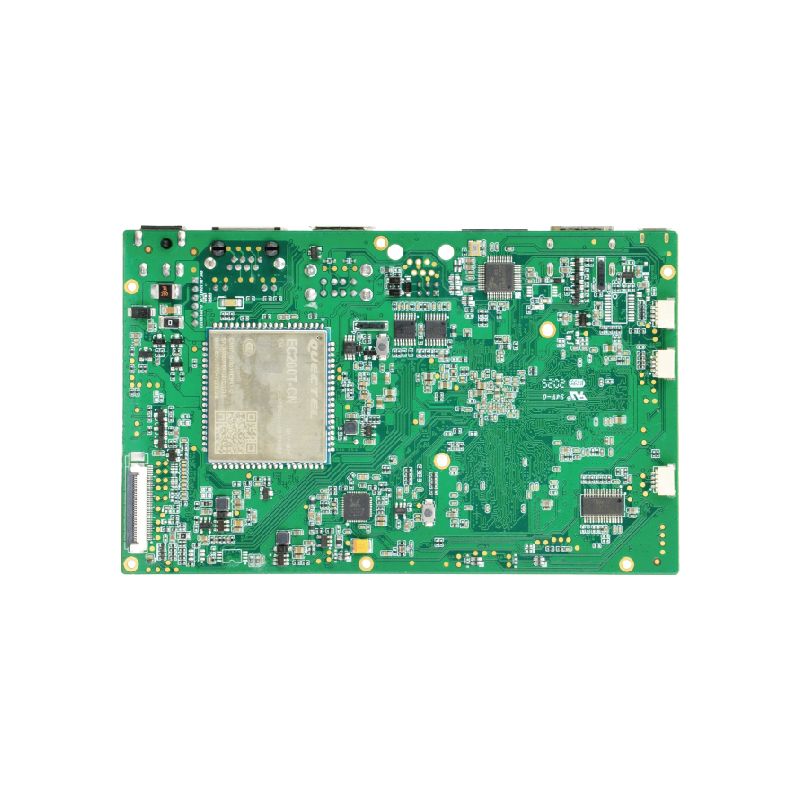

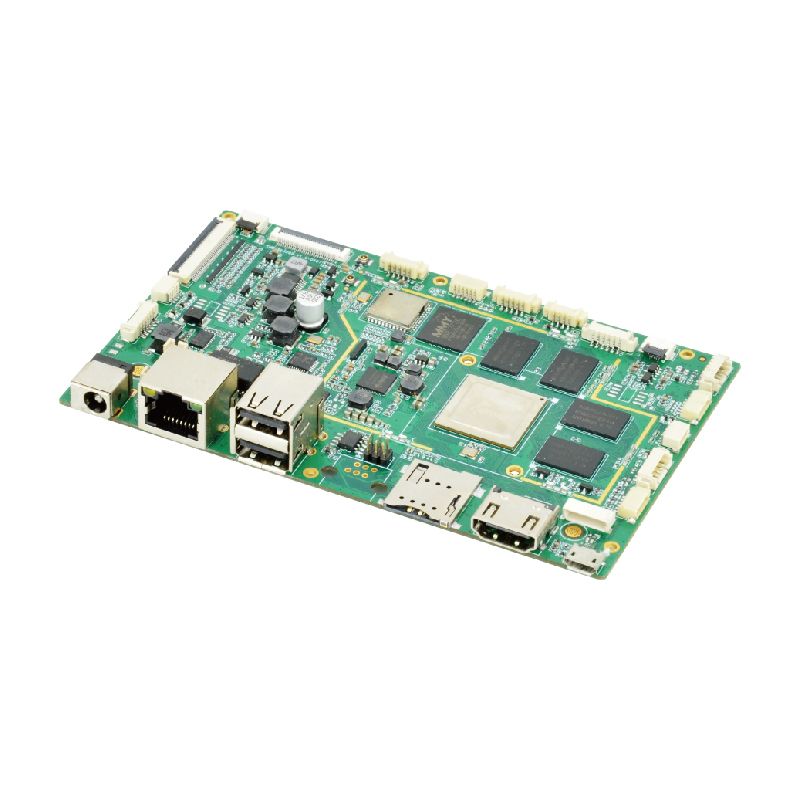

型号：EMB-RK3288-02
主要特点：
· Rockchip RK3288, 4 x Cortex-A17, 高达 1.8GHz
· 2GB DDR3, 16GB eMMC
· Android 7.1.2
· 1 x 10/100Mbps RJ45, 4G 模块, WIFI & 蓝牙模块

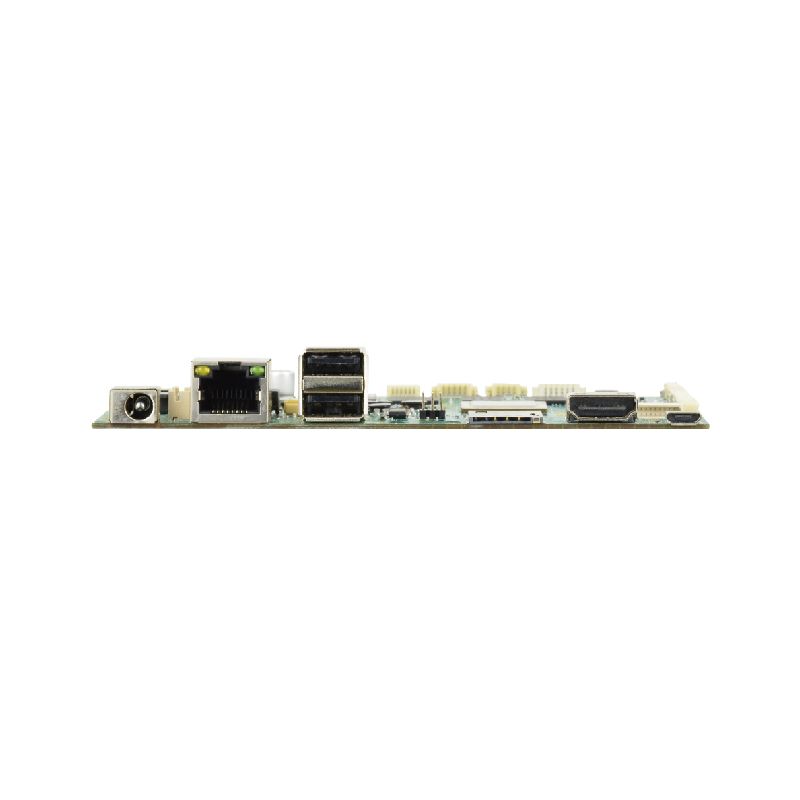

· 2 x USB 2.0 A型母座, 1 x RS232 RJ11, 1 x Micro SIM 卡槽, 1 x HDMI OUT A型母座, 1 x USB OTG Micro USB

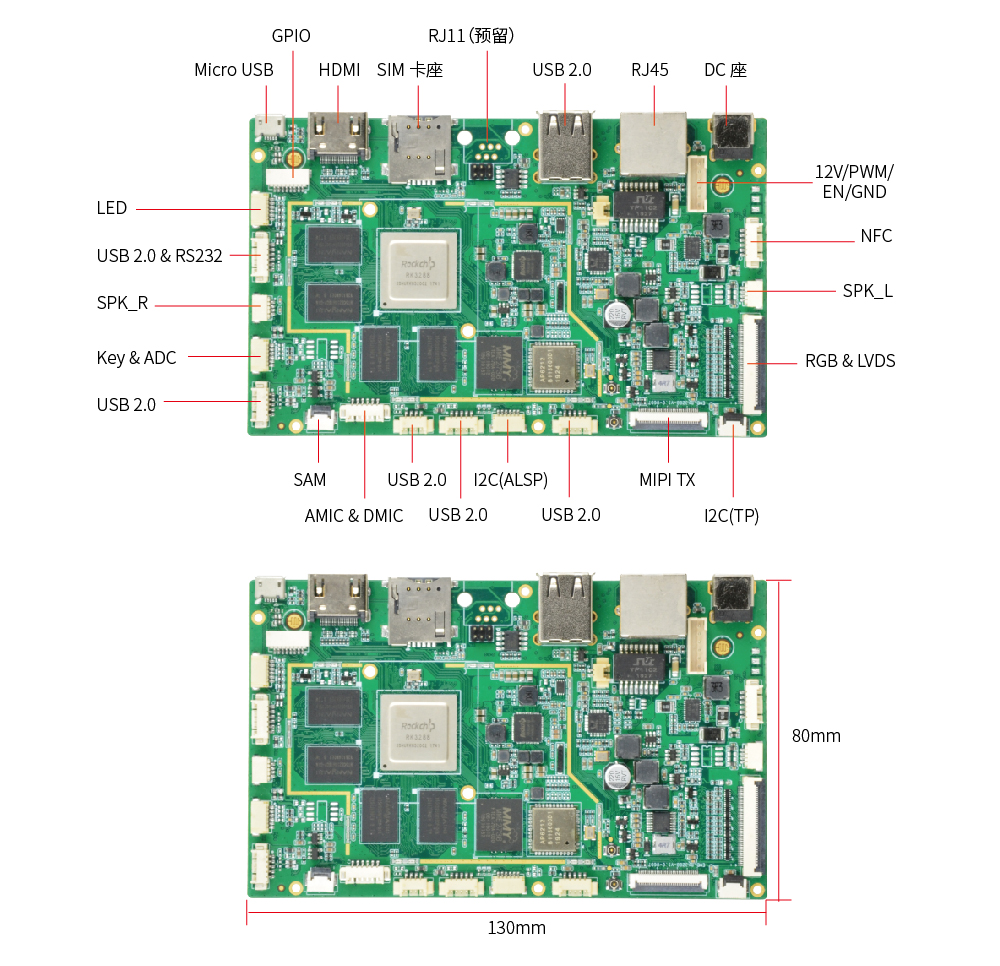

· 内部接口: 4 x GPIO, 2 x 板载 GPIO, 3 x LED 输出控制, 1 x L&R SPK, 4 x USB 2.0 Host, 1 x PSAM, 1 x 麦克风输入, 1 x 环境光传感器, 1 x MIPI DSI, 1 x TP, 1 x 24bit RGB 接口, 1 x NFC 读卡器接口, 1 x eDP, 1 x QR 二维码/扫码枪接口, 1 x RS232 + 1 x USB 2.0 Host
· 1 x DC 12V-2A, 1 x 按键接口, 音量+/音量-/电源开关键/复位+还原按键
· 尺寸: 130mm x 80mm
| 系统 | |
| 主控芯片 | Rockchip RK3288 |
| 处理器 | 4 x Cortex-A17，高达 1.8GHz |
| 内存 | 2GB DDR3 |
| 存储器 | 16GB eMMC |
| 系统 | Android 7.1.2 |
| 通讯 | |
| 网口 | 1 x 10/100Mbps RJ45 母座 |
| 4G 模块 | 内置板载 4G 模块 |
| WIFI & BT | 内置板载 WIFI & BT 模块 |
| I/O 接口 | |
| USB 2.0 | 2 x USB 2.0 A 型母座 |
| POS 机口 | 1 x RS232 RJ11 母座 |
| SIM 卡 | 1 x Micro SIM 卡母座 |
| HDMI 输出 | 1 x HDMI OUT A 型母座 |
| USB OTG | 1 x USB OTG Micro USB 母座 |
| 内部接口 | |
| GPIO | 4 x GPIO 输入或输出，电压阈为 3.3V |
| 2 x 板载防拆 GPIO 接口 | |
| LED 输出控制 | 3 x LED 输出控制，电压阈值为 3.3V |
| 扬声器 | 1 x L&R SPK，各支持 8 欧 2W |
| 按键 | 1 x 按键接口，音量+/音量-/电源开关键/复位+Recovery |
| USB | 4 x USB 2.0 Host，可支持 USB 接口 AI 摄像头/温度/HID 外设 |
| PSAM | 1 x PSAM |
| 麦克风 | 1 x 麦克风输入，支持 1 路麦克风 + 1 路数字麦克风 |
| 光传感器 | 1 x 环境感光传感器接口 |
| MIPI DSI | 1 x 4-Lane MIPI DSI 显示接口 |
| 触屏 | 1 x 触摸屏 I2C 接口 |
| RGB | 1 x 24bit RGB 接口，LVDS 复用此接口 |
| NFC | 1 x NFC 读卡器 UART TTL3.3V 接口 |
| 显示 | 1 x eDP 显示输出接口，默认为 2-Lane，最大为 4-Lane |
| 支持双屏同显/异显 | |
| 其他 | 1 x 二维码/扫码枪接口，1 x RS232 + 1 x USB 2.0 Host |
| 电源 | |
| DC座 | 1 x DC12V-2A，DC 座规格为 DC-005/5.5 x 2.1mm |
瑞芯微 RK3288, 4 x Cortex-A17, 频率 1.8GHz
Android 7.1.2 操作系统
2GB DDR3, 16GB eMMC
