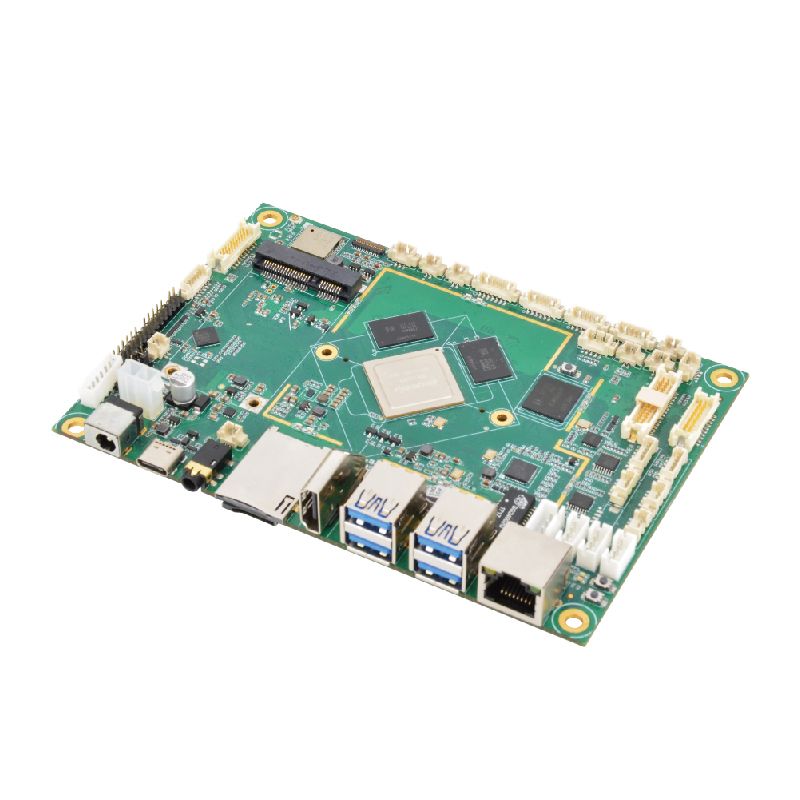

型号：EMB-RK3399-01
主要特点：
· Rockchip RK3399 双核 Cortex-A72 + 四核 Cortex-A53
· Mali-T860MP4 GPU
· 4GB 双通道 64bit LPDDR4
· 16GB eMMC 5.1 (8GB/32GB/64GB/128GB 可选)
· Android 8.1, Ubuntu 20.04
· 1 x 10/100/1000M LAN, WIFI 2.4G/5G, 蓝牙 4.0

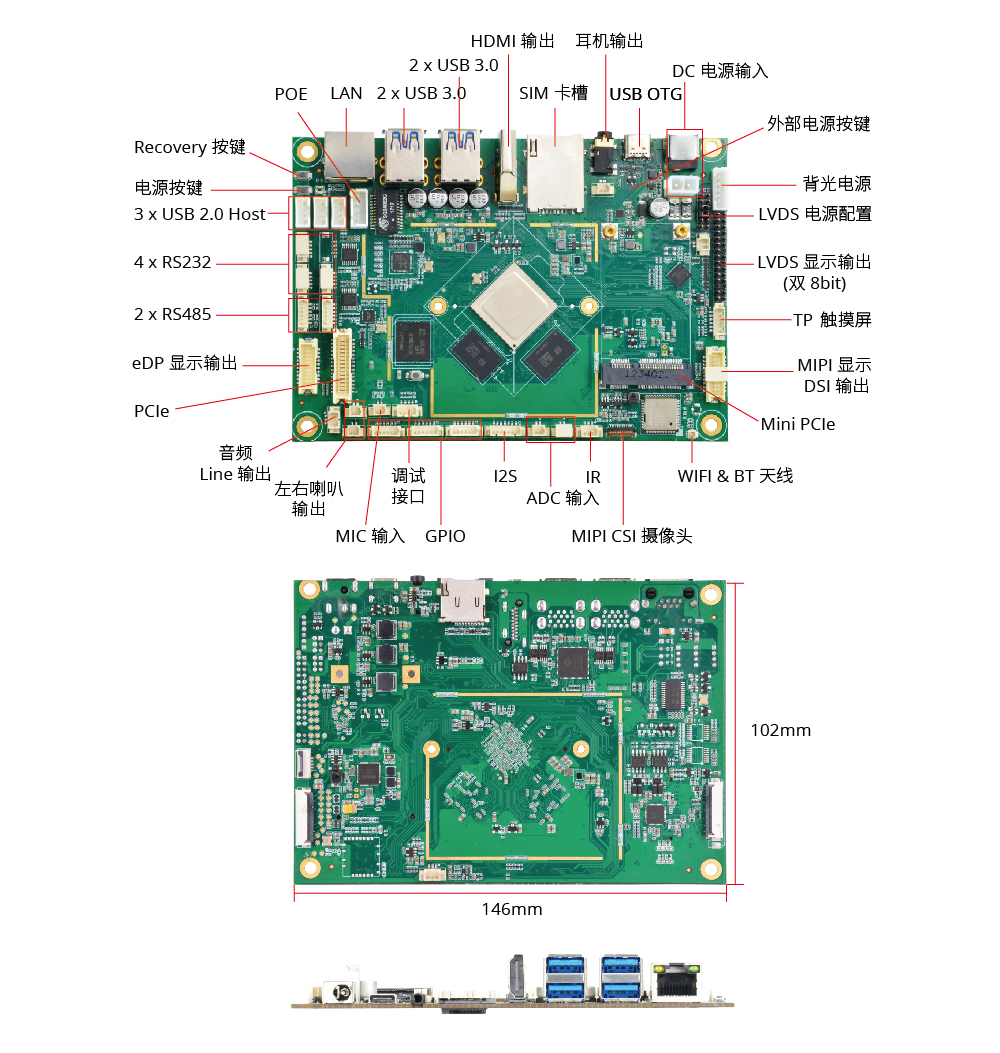

· 1 x USB OTG, 1 x φ3.5mm 耳机 (带麦), 1 x TF 卡槽, 1 x SIM 卡槽, 1 x HDMI out, 4 x USB 3.0, 1 x Mini PCIe, 1 x MIPI CSI, 1 x MIPI DSI, 1 x TP, 1 x LVDS, 1 x eDP
· 拓展: 1 x TTL UART, 4 x RS232/TTL UART, 2 x RS485/RS232/TTL UART, 3 x USB 2.0, 2 x 扬声器, 1 x 音频输入, 12 x GPIO, 4 x I2S In, 2 x ADC In, 1 x IR In, 1 x PWM, 1 x RTC, 2 x 按键 (电源按键和还原键)
· 尺寸: 146mm x 102mm x 16mm
| 系统 | |
| 处理器 | RK3399 |
| 双核 Cortex-A72 频率 1.8GHz + 四核 Cortex-A53 频率 1.4GHz | |
| 图形处理器 | Mali-T860MP4 图形处理器，支持 OpenGL ES1.1/2.0/3.0/3.1，OpenVG1.1， OpenCL，DX11 |
| 内存 | 4GB 双通道 64bit LPDDR4 |
| 闪存 | 16GB eMMC 5.1，8GB/32GB/64GB/128GB 可选 |
| 操作系统 | Android 8.1、Ubuntu 20.04 |
| 通讯 | |
| RJ45 | 1 x 10/100/1000M 局域网接口 |
| WIFI & 蓝牙 | WIFI 2.4G/5G，蓝牙 4.0 |
| I/O 接口 | |
| USB OTG | 1 x USB OTG，Type-C 连接 |
| 耳机 | 1 x φ3.5mm 耳机输出（带麦克风输入） |
| TF | 1 x TF卡卡槽 |
| SIM | 1 x SIM卡卡槽 |
| HDMI | 1 x HDMI OUT |
| USB 3.0 | 4 x USB 3.0，USB Type-A 连接 |
| Mini PCIe | 1 x Mini PCIe 插槽（4G模块） |
| CSI | 1 x 4 Lane CSI MIPI In（摄像头） |
| DSI | 1 x 4 Lane DSI MIPI Out（LCD） |
| TP | 1 x 触屏（I2C接口） |
| LVDS | 1 x 双通道 8bit LVDS 输出 |
| eDP | 1 x 4 Lane eDP 输出 |
| 拓展接口 | |
| 拓展接口 | 1 x TTL UART（调试） |
| 4 x RS232（默认），TTL UART（可选） | |
| 2 x RS485（默认），RS232/TTL UART（可选） | |
| 3 x USB2.0 | |
| 2 x 扬声器输出 | |
| 1 x 音频输入 | |
| 12 x GPIO | |
| 4 x I2S In | |
| 2 x ADC In | |
| 1 x IR In | |
| 1 x PWM | |
| 1 x RTC | |
| 2 x 按键（电源按键和还原键） | |
| 电源 | |
| 电源输入 | DC 12V/2A |
| 机械结构 | |
| 尺寸 | 146mm x 102mm x 16mm |
瑞芯微 RK3399 CPU, 双核 Cortex-A72 + 四核 Cortex-A53
4GB 双通道 64bit LPDDR4, 8GB-128GB eMMC5.1
Android 8.1, Ubuntu 20.04
